バンドパスフィルタの仕組みと計算｜Q値・回路設計の要点をプロが解説

無線通信や音響機器、生体センサーの信号処理など、目的の周波数信号だけを正確に抽出する場面で欠かせないのが「バンドパスフィルタ（帯域通過フィルタ）」です。しかし、いざ回路設計に取りかかると、「ローパスやハイパスとの組み合わせ方が分からない」「Q値やカットオフ周波数の計算で迷う」といった壁に直面するエンジニアも少なくありません。

本記事では、バンドパスフィルタの基本原理からパッシブ・アクティブ回路の違い、伝達関数を用いた計算手順、現場で役立つ実践的な回路設計の勘所までを徹底解説します。設計ミスを防ぎ、狙い通りの周波数特性を得るための知識を分かりやすくまとめました。

📌 【この記事の重要ポイントまとめ】

• 要点1：バンドパスフィルタは特定周波数帯のみを通過させる回路で、中心周波数（$f_0$）、通過帯域幅（$BW$）、Q値の3要素が設計の要となる。
• 要点2：ローパスフィルタとハイパスフィルタの縦続接続や、LC共振、オペアンプを用いた多重帰還回路などで構築される。
• 要点3：用途（高周波・低周波・ゲインの要否）に応じてパッシブ型とアクティブ型を適切に選定することが成功の鍵を握る。

【基礎知識】バンドパスフィルタの仕組みと役割｜ローパス・ハイパスとの決定的な違い

バンドパスフィルタ（Band Pass Filter: BPF）は、日本語で「帯域通過フィルタ」と呼ばれ、特定の周波数範囲（パスバンド）の信号のみを通し、それより低い周波数および高い周波数の信号を減衰させる回路です。

信号処理における代表的なフィルタには以下の種類があり、その役割は明確に分かれています。

• ローパスフィルタ（LPF / 低域通過）：設定した基準周波数（カットオフ周波数）より「低い」周波数を通過させ、高い周波数をカットする。
• ハイパスフィルタ（HPF / 高域通過）：カットオフ周波数より「高い」周波数を通過させ、低い周波数をカットする。
• バンドパスフィルタ（BPF / 帯域通過）：2つのカットオフ周波数に挟まれた「中間」の帯域のみを通過させる。
• バンドストップフィルタ（BEF / ノッチフィルタ）：特定の帯域のみを遮断し、それ以外の周波数を通過させる。

バンドパスフィルタの最もシンプルな概念は、「ハイパスフィルタ」と「ローパスフィルタ」の直列接続（縦続接続）です。まずハイパスフィルタで低域の不要成分をカットし、続いてローパスフィルタで高域のノイズ成分をカットすることで、目的の帯域だけを取り出す構造を作ることができます。

【重要パラメータ】中心周波数・カットオフ周波数・Q値の計算方法と周波数特性

バンドパスフィルタの特性を決定づけるのが、中心周波数（$f_0$）、カットオフ周波数（$f_L, f_H$）、そしてQ値（Quality Factor）です。これらはフィルタの周波数特性グラフ（ボード線図）を読み解く上で不可欠な指標となります。

信号が通過帯域の最大出力から-3dB（出力電力が半分、電圧ゲインが約0.707倍）に減衰する周波数を「カットオフ周波数」と呼び、低域側を低域カットオフ周波数（$f_L$）、高域側を高域カットオフ周波数（$f_H$）と定義します。

これらから得られる帯域幅（Bandwidth: $BW$）と中心周波数（$f_0$）の関係式は以下の通りです。

• 帯域幅（$BW$）：$BW = f_H - f_L$
• 中心周波数（$f_0$）：幾何平均として $f_0 = \sqrt{f_L \times f_H}$
• Q値（クオリティファクタ）：$Q = \frac{f_0}{BW}$

Q値はフィルタの「選択度の鋭さ」を表す指標です。Q値が大きいほど通過帯域が狭く急峻な特性になり、特定周波数のピンポイント抽出に適します。逆にQ値が小さい回路は広帯域の信号を通す特性を持ちます。ただし、Q値を極端に高く設定すると回路の発振リスクが高まるため、安定性と選択度のトレードオフを意識した設計が求められます。

【回路構成の比較】パッシブとアクティブの違い｜LC型とオペアンプ設計の選び方

バンドパスフィルタは構成素子によって大きく「パッシブバンドパスフィルタ」と「アクティブバンドパスフィルタ」の2種類に分類されます。それぞれの得失を把握しておくことが選定ミスの防止につながります。

1. パッシブバンドパスフィルタ（受動素子のみ）

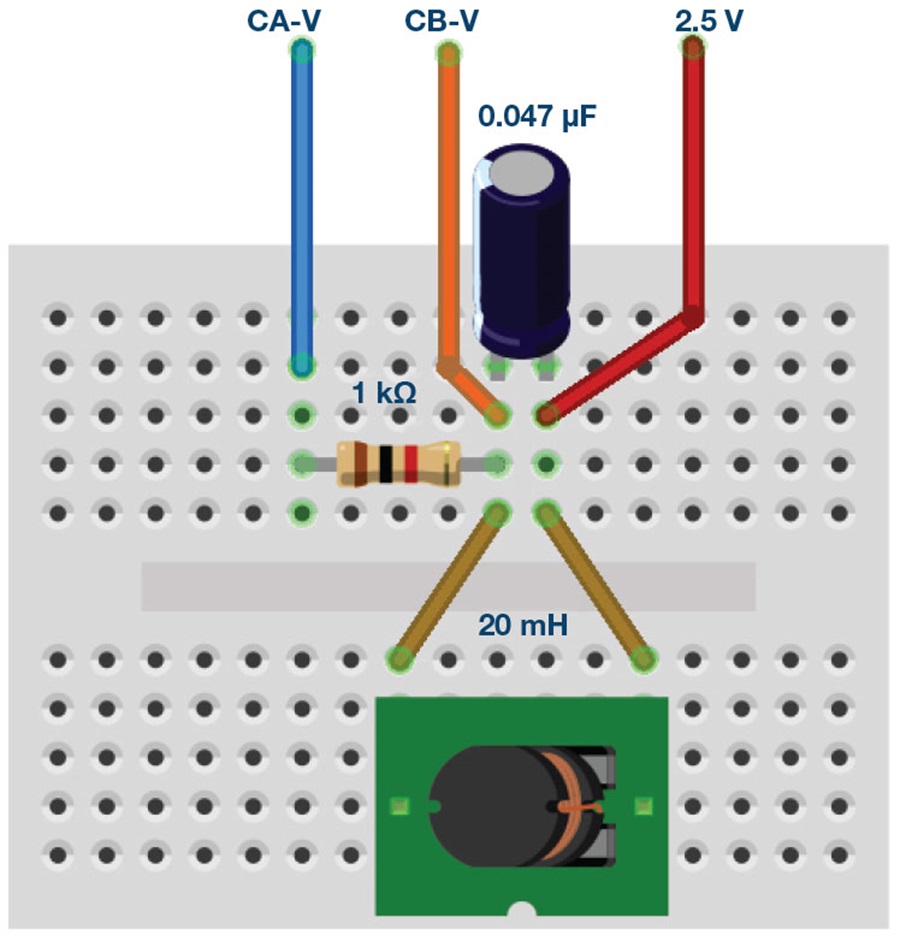

抵抗（R）、コンデンサ（C）、インダクタ（L）といった受動部品のみで構成される回路です。代表例としてLCバンドパスフィルタがあり、高周波（RF帯や無線通信）の処理に多用されます。
電源供給が不要でノイズ耐性が高く、数十MHz〜GHz帯の信号処理を得意としますが、信号の減衰（挿入損失）が避けられず、低周波領域ではインダクタが大型化・高コスト化する難点があります。

2. アクティブバンドパスフィルタ（オペアンプ＋受動素子）
オペアンプなどの能動素子に抵抗とコンデンサを組み合わせた回路です。オーディオ機器や生体アンプなど、数Hz〜数百kHzの低中周波数帯で標準的に採用されます。
インダクタを使わずに高いQ値を実現できるほか、フィルタ処理と同時に「ゲイン（増幅）」を持たせることが可能です。ただし、オペアンプ自体の帯域幅（GB積：利得帯域幅積）やスルーレートによる周波数制限を受けます。

【実践回路図付き】代表的なアクティブBPFの構成と伝達関数

オペアンプを用いたアクティブバンドパスフィルタの代表格が「多重帰還型（Multiple Feedback: MFB）バンドパスフィルタ」です。反転増幅構成をベースにしており、高いQ値でも比較的安定して動作する特徴があります。

一般的な2次アクティブBPFの伝達関数 $H(s)$ は以下の基本形で表されます。

$$H(s) = \frac{K \cdot \frac{\omega_0}{Q} s}{s^2 + \frac{\omega_0}{Q} s + \omega_0^2}$$

ここで、$\omega_0 = 2\pi f_0$ は角周波数、$K$ は中心周波数における電圧ゲインです。

多重帰還型回路を設計する際は、中心周波数におけるコンデンサの容量（$C_1 = C_2 = C$ と置くことが多い）を仮定し、そこから各抵抗値（$R_1, R_2, R_3$）を逆算していくアプローチが一般的です。計算によって得られた定数はE系列の標準抵抗値に近似させるため、シミュレーションソフト（LTspiceなど）を活用してカットオフ特性のズレを追い込む作業が欠かせません。

【2026年最新動向】高精度センシング・通信回路で失敗しない選定ポイント

IoTデバイスの小型化やWi-Fi 7・次世代車載ミリ波レーダーの普及が進む現在、バンドパスフィルタに求められる要求仕様は一段と高度化しています。設計現場で失敗しないための選定基準は次の3点です。

• 動作周波数帯の明確化：数百kHz以下のオーディオ・生体センサー用途であればオペアンプ設計一択。一方、数十MHzを超える高周波領域や省電力が最優先される環境ではLC型やSAW（弾性表面波）フィルタが有力候補となります。
• オペアンプのGB積（利得帯域幅積）の余裕度：アクティブフィルタを設計する場合、目的の中心周波数に対して最低でも10〜20倍以上のGB積を持つオペアンプを選定しないと、設計通りの減衰傾度やゲインが得られません。
• 部品の温度係数と許容差：高Q値の狭帯域フィルタでは、抵抗やコンデンサの定数がわずか数％ズレるだけで中心周波数が目的信号から外れてしまいます。許容差±1%以下の高精度金属皮膜抵抗や、温度特性に優れたC0G/NP0特性のセラミックコンデンサを選ぶことが鉄則です。

【バンド パス フィルタ】に関するよくある質問（FAQ）

Q1：Q値を高く設定しすぎるとどのようなデメリットがありますか？
A1：Q値を過剰に高くすると、わずかな部品定数のバラつきや温度変化で中心周波数がズレてしまい、目的の信号を遮断してしまうリスクがあります。また、時間領域においてステップ応答時のリンギング（波形の揺れ）が長引き、信号の過渡応答性が悪化する要因にもなります。

Q2：1次のバンドパスフィルタは作れますか？
A2：バンドパスフィルタは「低域遮断」と「高域遮断」の2つの特性を併せ持つ必要があるため、数学的・物理的に最低でも2次（2nd order）以上の回路構成となります。1次のLPFと1次のHPFを直列に組み合わせた場合も、全体としては2次のフィルタとして機能します。

Q3：ソフトウェアによるデジタルフィルタ（IIR/FIR）とアナログBPFの使い分けは？
A3：A/Dコンバータに入力される前段階のアンチエイリアシング（折り返しノイズ除去）や、オペアンプの飽和を防ぐ目的ではハードウェアのアナログフィルタが必須です。一方で、サンプリング後の極めて急峻な減衰特性や位相直線性が求められる高度な処理には、DSPやマイコン内部でのデジタルフィルタ処理が適しています。

まとめ：回路設計を成功に導くバンドパスフィルタの活用法

バンドパスフィルタは、不要なノイズを遮断し、埋もれた微弱信号を正確に取り出すための極めて重要な電子回路ブロックです。設計を成功させるためには、中心周波数・帯域幅・Q値の数学的関係を正しく把握した上で、使用する周波数帯や要求ゲインに応じた回路方式（LC型／オペアンプ型）を選択することが不可欠となります。

近年の高密度実装基板では、周辺のデジタル回路からのスイッチングノイズ混入も大きな課題です。定数計算だけでなく、SPICEシミュレーションでの事前検証や部品の温度ドリフトまで見越した部品選定を行い、高精度で堅牢なアナログフロントエンド回路を実現してください。 （出典: バンド パス フィルタ（Yahoo!ニュース））
