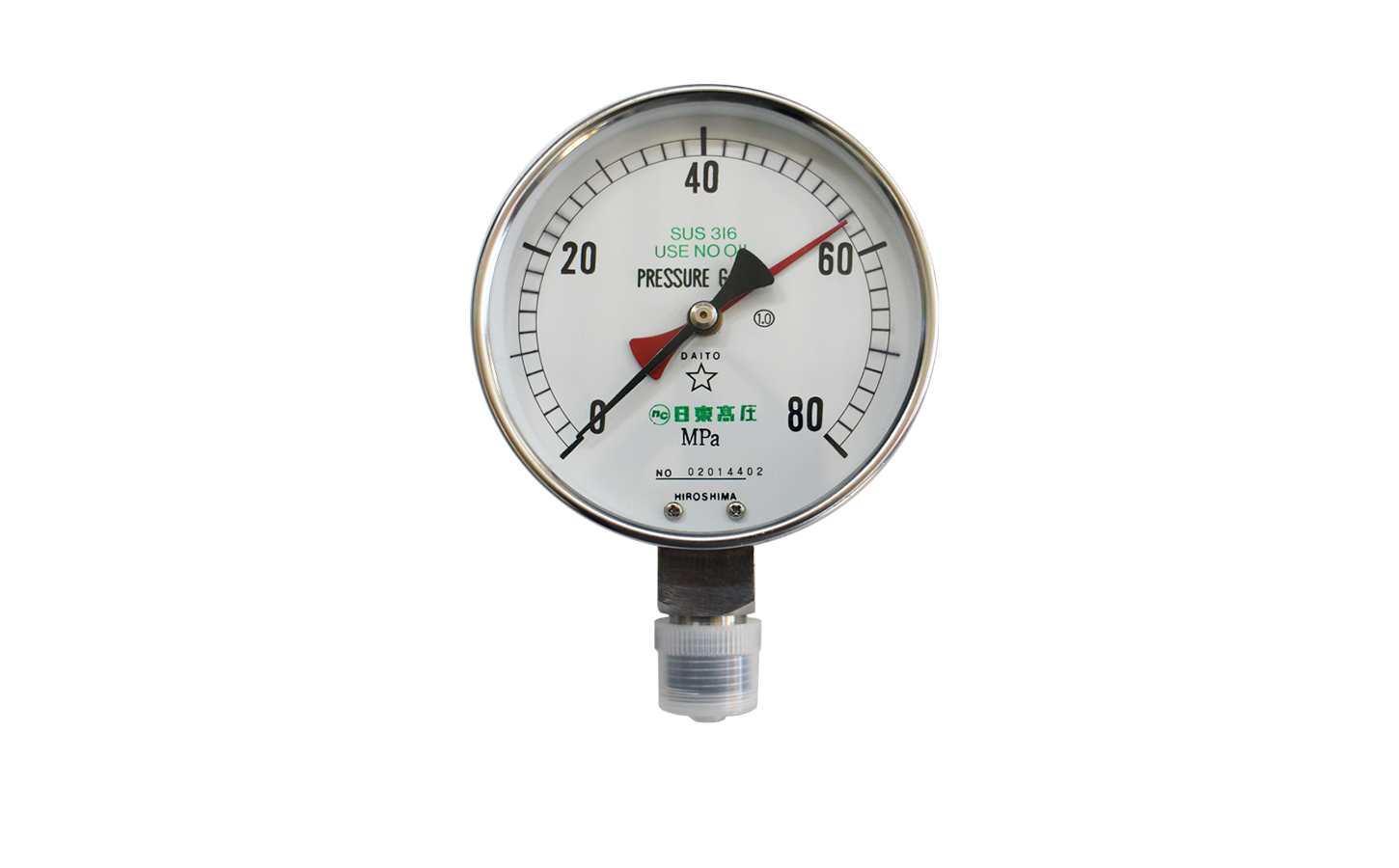

ブルドン管圧力計の仕組みと選び方｜針が狂う原因と寿命の真相

プラント設備や工場配管、油圧ユニットから身近な消火器に至るまで、流体の圧力を可視化する計器として150年以上にわたり産業界を支え続けているのがブルドン管圧力計です。電源を一切必要とせず、過酷な環境でもリアルタイムに数値を指し示すシンプルさから、現代のスマートファクトリー化が進む現場においても不可欠な一次計器として君臨しています。

しかし現場では、「なぜチューブに圧力をかけただけで針が正確に回るのか」「新品を取り付けたのに数か月で針がゼロ点からズレた」といった構造理解の不足や選定ミスに起因するトラブルが後を絶ちません。本稿では、ブルドン管圧力計の基本原理と内部構造を解剖し、プロが実践する選定基準から突如発生する故障の根本原因、適切な校正周期まで余すところなく解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：ブルドン管圧力計は偏平な金属管が圧力で断面を円形に戻そうとする弾性変形を、歯車機構で指針の回転運動に変換する自律型計器。
• 要点2：現場の環境（脈動・振動・流体特性）に応じて標準型・グリセリン封入型・連成計などを正しく使い分ける選定が寿命を左右する。
• 要点3：「針狂い」の主因は過圧・脈動によるギア摩耗であり、JIS規格に準じた選定と1〜2年ごとの定期校正が事故を防ぐ必須条件となる。

【動作原理と構造】ブルドン管圧力計はなぜ針が動くのか？基本メカニズムを解剖

ブルドン管圧力計が外部電源なしで滑らかに針を動かせる秘密は、弾性変形を利用した極めて合理的な物理メカニズムにあります。1849年にフランスの技術者ウジェーヌ・ブルドンによって発明されたこの計測器は、内部に組み込まれた主要パーツの連携によって高精度な測定を実現しています。

核となるのは、真鍮やステンレス（SUS316など）で作られた偏平（楕円形）断面の金属チューブ、すなわち「ブルドン管」です。この管の一端は流体の導入口である株（ソケット）に固定され、もう一端（先端）は密閉された自由端となっています。流体圧力が内部にかかると、偏平だった断面が元の真円に戻ろうとします。このとき、チューブの外周と内周の表面積差から外側へ押し広げられる力が働き、C字型に曲げられていた管全体が外側へと真っ直ぐ伸びるように変位します。これがブルドン管圧力計の動作原理です。

この自由端が動く距離はわずか数ミリメートル程度に過ぎません。そこで重要になるのがブルドン管の内部構造を支える拡大伝達機構です。

自由端の微小な直線変位はコネクティングロッド（連桿）を介してセクターギア（扇形歯車）に伝わり、さらに中央のピニオンギア（小歯車）を回転させます。このギア比によって微細な変位が約270度のダイナミックな回転運動へと拡大され、中心軸に固定された指針が目盛板上を正確に指し示す仕組みです。指針のバックラッシュ（歯車の遊び）による指示誤差を防ぐため、内部には繊細なヒゲゼンマイが組み込まれており、常に一定の張力を保つ設計が施されています。

【徹底比較】一般型・グリセリン入り・連成計・差圧計の違いとJIS規格の基準

一口に圧力計といっても、測定対象の流体や設置環境によって内部仕様は大きく異なります。日本の産業現場ではブルドン管圧力計のJIS規格（JIS B 7505-1）に基づき、精度等級（0.6級、1.0級、1.6級など）や接続ネジ規格（Gネジ、Rネジ）が厳格に標準化されています。

選定時に最も頻繁に議論されるのが「一般型（乾式）」と「グリセリン入り圧力計」の違い、そして負圧や圧力差を測る特殊計器の仕様です。各タイプの特徴と適切な用途を以下の比較表にまとめました。

タイプ	詳細・動作特性	一般的な基準・相場感	現場目線の評価と選定基準
一般型圧力計（乾式）	ケース内に液体が入っていない標準構造。静圧の気体・液体計測に最適。	JIS 1.6級〜3.0級 コスト：安価（数千円〜）	配管の脈動や機械振動がない場所専用。振動下では内部ギアが激しく摩耗するため使用厳禁。
グリセリン入圧力計	ケース内に高粘度グリセリン液を充填。液体の粘性で指針とギアのブレを物理的に制振。	JIS 1.0級〜1.6級 コスト：中程度（乾式の約1.5〜2倍）	ポンプ吐出部や油圧配管など、脈動・激震環境のデファクトスタンダード。寿命を劇的に延ばす。
連成計（コンパウンド計）	1台の計器で大気圧以下の「負圧（真空）」と「正圧」の双方をシームレスに計測可能。	計測範囲例：-0.1〜0.5 MPa JIS 1.6級中心	ポンプの吸込配管やバキューム設備など、運転状態によって圧力が正負反転する箇所の必須計器。
差圧計	2系統の受圧導入口を持ち、2点間の圧力差（P1 - P2）のみを直読する計器。	ダイヤフラム式併用多数 コスト：高価格帯	フィルターの目詰まり検知やクリーンルームの室圧管理など、微細な圧力差管理に不可欠。

【実態検証】現場を悩ませる「針狂い」の正体｜故障原因と寿命・交換時期

「昨日まで正常だった圧力計の針が、圧を抜いてもゼロに戻らない」「指針が小刻みに激震して目盛が読めない」——設備保全の現場において、このようなトラブル報告は日常茶飯事です。編集部がプラント保全エンジニアへの取材とフィールドデータを検証したところ、針が狂うブルドン管圧力計の故障原因は主に3つの外部要因に集約されることが判明しました。

第1の要因は「脈動圧（リップル）とウォーターハンマー（過圧サージ）」です。ポンプのピストン動作やバルブの急閉鎖によって生じる瞬間的な衝撃圧は、定格目盛の数倍に達することがあります。これにより、ブルドン管の弾性限度を超えて塑性変形（曲がったまま戻らない状態）を起こし、ゼロ点狂いが生じます。

第2の要因は「機械的振動によるセクターギアの歯こぼれ・偏摩耗」です。コンプレッサー直近などの高振動エリアに乾式圧力計を設置すると、小歯車が激しく擦れ合い、常用測定範囲の歯が削れて針が途中で引っかかる現象が発生します。

第3の要因は「流体の凍結・固着」です。冬季の屋外配管で内部流体が凍結膨張すると、ブルドン管が内側から破裂・変形します。また、粘度が高く固まりやすい流体（タールやスラリー）がソケット部を塞ぐトラブルも多発しています。

では、圧力計の寿命と交換時期はどのように判断すべきでしょうか。工業計器メーカーの設計標準値では、過酷な脈動のない標準環境下における物理的耐用年数は約3〜5年とされています。しかし、常時最大目盛の70%を超える圧力で使用されている場合や、指針の微小なふらつきを放置している環境では、わずか半年〜1年で許容誤差限界（JIS規格外）に達します。日常点検で「ゼロ点位置の1目盛以上のズレ」「ガラス面内側の曇りや液漏れ」「指針の引っかかり」が確認された場合は、寿命と判断して即座にアセンブリ交換を行うのが現場の鉄則です。

【メーカーと選び方】長野計器や右下精器製造の強みと失敗しない選定基準

国内外で流通するブルドン管圧力計ですが、日本の産業設備で圧倒的シェアと信頼を誇るのが二大巨頭である長野計器と右下精器製造です。

世界最大級の圧力計メーカーである長野計器の圧力計は、発電所や石油化学プラント、半導体製造ラインなどのシビアな超高圧・超高清浄プロセスで絶対的な強みを持ちます。高品質なステンレス製ブルドン管の熱処理技術に長けており、耐熱・耐食グレードのラインナップが極めて充実しています。

一方、汎用産業機械や油空圧機器、ビル空調設備で高い支持を集めるのが右下精器製造のブルドン管製品です。優れたコストパフォーマンスと高い耐久性を両立したグリセリン封入型「S型」「G型」シリーズなどは、機械メーカーのOEM指定品として幅広く採用されており、迅速な納期対応力にも定評があります。

【プロの結論】失敗しない圧力計の選び方とおすすめできる条件

計器の寿命を最大化し、測定精度を維持するためのブルドン管圧力計の選び方には明確な基準が存在します。選定時は以下の3要素を徹底してください。

1. 圧力レンジの選定（黄金ルール）：
常用圧力は、静圧の場合は「フルスケールの3/4（75%）以下」、変動圧・脈動圧の場合は「フルスケールの2/3（60〜65%）以下」に設定します。例えば常用圧力が0.6 MPaの場合、1.0 MPa計を選定するのがセオリーです。

2. 接液部材質の選定：
水・空気・油などの腐食性がない流体には安価な黄銅（真鍮）製株・ブルドン管を、腐食性ガス・化学薬品・蒸気にはSUS316やモネルメタル製を選定します。

3. 取付環境の選定：
振動や配管脈動が少しでも懸念される場所には迷わずグリセリン封入型を選択し、さらに急激な圧力変動が予想される場合は「スロットル（絞り弁）」や「サイホン管（蒸気熱遮断用）」のアクセサリを併設してください。

一般に知られていない盲点とネットの誤解｜校正周期のリアル

インターネット上の掲示板やSNSでは、「圧力計は針が動いている限り、多少ゼロが合っていなくても使える」「壊れるまで校正に出す必要はない」といった危険な言説が散見されます。しかし、これはプラント保安や品質管理の観点から極めて重大な誤解です。

指示値が狂った圧力計を放置すると、ボイラーの破裂事故や配管フランジからの流体漏洩、化学反応炉の異常昇圧など、人命に関わる破局的トラブルを引き起こすリスクがあります。また、ISO 9001認証工場や高圧ガス保安法、消防法の適用事業所では、計器精度のトレーサビリティ確保が法令で義務付けられています。

推奨されるブルドン管圧力計の校正周期は、通常使用環境において「1年に1回」（最大でも2年以内）です。校正作業では、基準重錘型圧力計（デッドウェイトテスター）や高精度デジタル標準圧力計を用いて、昇圧・降圧の両方向で指示誤差とヒステリシス（往復誤差）を検証します。校正費用と新品の購入費用を比較し、汎用型の低価格帯圧力計であれば「年次定期点検のタイミングで新品へ定期交換する」という運用スキームを採用する事業所も増えています。

【ブルドン管圧力計】に関するよくある質問（FAQ）

Q1：ゼロ点が狂ってしまった場合、ケースを開けて手で針を戻しても良いですか？
A1：原則として厳禁です。ゼロ点がズレているということは、受圧部であるブルドン管自体が塑性変形を起こしているか、内部ギアが摩耗している証拠です。針の位置だけをゼロに戻しても、中間圧や最大圧での目盛指示値は大きく狂ったままとなり、正確な圧力が測れず極めて危険です。速やかに新品へ交換してください。

Q2：グリセリン入り圧力計の内部に気泡が入っていますが、初期不良でしょうか？
A2：初期不良ではありません。内部の液体は周囲温度の上昇によって熱膨張するため、密閉ケース内の圧力上昇を防ぐ目的で、あらかじめ上部に約20〜30%の空気溜まり（気泡）が意図的に設けられています。正常な設計仕様ですのでそのままご使用いただけます。

Q3：蒸気配管に直接ブルドン管圧力計を取り付けても問題ありませんか？
A3：直接の取り付けは避けてください。高温の生蒸気がブルドン管に直接流入すると、熱膨張による指示狂いだけでなく、ハンダ接合部や金属管の劣化・破損を招きます。必ずループ状またはU字状の「サイホン管」を取り付け、サイホン内に溜まった凝縮水（水封）を介して圧力を伝達させる施工を行ってください。

まとめ：適切な選定と定期管理が設備の安全を守る

ブルドン管圧力計は、金属チューブの弾性変形という物理の基本原則を極限まで洗練させた、極めて完成度の高い計測機器です。それゆえに、流体特性や振動環境に合致した正しいモデルを選定し、適切な圧力レンジで運用すれば、長期間にわたり極めて安定したパフォーマンスを発揮します。

しかし、「壊れない計器」は存在しません。常用圧力の選定ミス、脈動対策の怠り、そして定期校正のスキップは重大な設備事故の引き金となります。長野計器や右下精器製造といった信頼性の高いメーカー製品を適切に配置し、定期的な点検・交換サイクルを確立することこそが、現場の安定操業と安全を確保するための最も確実なアプローチです。 （出典: ブルドン 管 圧力 計（Yahoo!ニュース））
